Разрезные стальные зажимные муфты Rotex Эластичная муфта Rotex с плоским разрезом, проходящим через ось вращения позволяет упруостить монтаж упругой (эластичной) муфты. Она свободно одевается на вал, а затем стягивается винтом, что также обеспечивает осевую фиксацию. Изделие балансируется, что позволяет её работать на высоких скоростях. Главное преимущество: при монтаже её не нужно забивать или нагревать |
Кол-во: |
Разрезные стальные зажимные муфты Rotex 2.0 2.1 2.3
Упругая муфта Rotex зажимная 2.3 - компенсирующая муфта кулачкового типа со звездочкой. Материал упругого элемента обеспечивает максимальный ресурс муфты. Характеристики муфты Rotex 2.0: широкий температурный диапазон; компенсирует большие перекосы демпфирование крутильных колебаний; устойчивость на пролом; хорошие динамические характеристики; взрывобезопасность (полное соответствие 94/9/ЕС). Муфта Rotex 2.1 помимо прочего предохраняет привод от динамических перегрузок и ударов
|

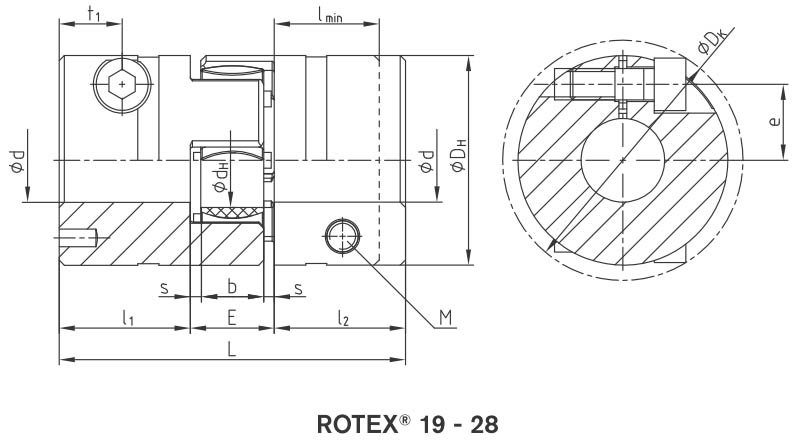

ROTEX Разъемные стальные зажимные муфты
|
||||||||||||||||
|
Типоразмер
|
Размеры [мм]
|
Винт DIN EN ISO 4762
|
||||||||||||||
|
d max.
|
L
|
l1;l2
|
l min.
|
E
|
b
|
s
|
DH
|
D
|
dH
|
DK
|
t1
|
t2
|
e
|
M
|
TA [Nm]
|
|
|
19
|
20
|
66
|
25
|
20
|
16
|
12
|
2
|
40
|
-
|
18
|
46,0
|
12
|
-
|
14,5
|
M6
|
14
|
|
24
|
28
|
78
|
30
|
25
|
18
|
14
|
2
|
55
|
-
|
27
|
57,5
|
12
|
-
|
20,0
|
M6
|
14
|
|
28
|
38
|
90
|
35
|
30
|
20
|
15
|
2,5
|
65
|
-
|
30
|
73,0
|
14
|
-
|
25,0
|
M8
|
35
|
|
38
|
42
|
114
|
45
|
35
|
24
|
18
|
3
|
80
|
70
|
38
|
77,5
|
19
|
-
|
26,5
|
M8
|
35
|
|
42
|
50
|
126
|
50
|
42
|
26
|
20
|
3
|
95
|
85
|
46
|
93,5
|
18
|
-
|
32,0
|
M10
|
69
|
|
48
|
55
|
140
|
56
|
46
|
28
|
21
|
3,5
|
105
|
95
|
51
|
105,0
|
21
|
-
|
36,0
|
M12
|
120
|
|
55
|
68
|
160
|
65
|
50
|
30
|
22
|
4
|
120
|
110
|
60
|
119,5
|
26
|
51
|
42,5
|
M12
|
120
|
|
65
|
70
|
185
|
75
|
55
|
35
|
26
|
4,5
|
135
|
115
|
68
|
132,5
|
33
|
61
|
50,0
|
M12
|
120
|
|
75
|
80
|
210
|
85
|
65
|
40
|
30
|
5
|
160
|
135
|
80
|
158,0
|
36
|
68
|
57,0
|
M16
|
295
|
|
90
|
90
|
245
|
100
|
80
|
45
|
34
|
5,5
|
200
|
160
|
100
|
197,0
|
40
|
80
|
72,0
|
M20
|
580
|
|
Диапазон отверстий и и передаваемый момент [Нм] для разрезной зажимной ступиц ROTEX2.0
|
||||||||||||||||||||||||||||||
|
Типоразмер
|
Ø 8
|
Ø 10
|
Ø 11
|
Ø 14
|
Ø 15
|
Ø 16
|
Ø 18
|
Ø 19
|
Ø 20
|
Ø 22
|
Ø 24
|
Ø 25
|
Ø 28
|
Ø 30
|
Ø 32
|
Ø 35
|
Ø 38
|
Ø 40
|
Ø 42
|
Ø 45
|
Ø 48
|
Ø 50
|
Ø 55
|
Ø 60
|
Ø 65
|
Ø 70
|
Ø 75
|
Ø 80
|
Ø 85
|
Ø 90
|
|
19
|
44
|
46
|
47
|
51
|
52
|
53
|
55
|
57
|
58
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
24
|
|
59
|
60
|
64
|
65
|
66
|
68
|
70
|
71
|
73
|
76
|
77
|
80
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
28
|
|
|
|
139
|
141
|
144
|
148
|
150
|
152
|
157
|
161
|
163
|
170
|
174
|
178
|
185
|
191
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
38
|
|
|
|
|
163
|
165
|
170
|
172
|
174
|
178
|
183
|
185
|
192
|
196
|
200
|
207
|
213
|
217
|
222
|
|
|
|
|
|
|
|
|
|
|
|
|
42
|
|
|
|
|
|
|
|
|
291
|
297
|
304
|
308
|
318
|
325
|
332
|
342
|
353
|
360
|
367
|
377
|
387
|
394
|
|
|
|
|
|
|
|
|
|
48
|
|
|
|
|
|
|
|
|
466
|
476
|
486
|
491
|
506
|
516
|
526
|
542
|
557
|
567
|
577
|
592
|
607
|
618
|
643
|
|
|
|
|
|
|
|
|
55
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1185
|
1215
|
1245
|
1266
|
1286
|
1316
|
1347
|
1367
|
1417
|
1468
|
1519
|
|
|
|
|
|
|
65
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1316
|
1347
|
1367
|
1387
|
1417
|
1448
|
1468
|
1519
|
1569
|
1620
|
1671
|
|
|
|
|
|
75
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2869
|
2926
|
2983
|
3022
|
3117
|
3213
|
3309
|
3404
|
3500
|
3595
|
|
|
|
90
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5220
|
5310
|
5400
|
5460
|
5610
|
5760
|
5910
|
6060
|
6210
|
6360
|
6510
|
6660
|
Разъемные стальные зажимные муфты
 |
 |
 |
|
Исполнение 2.0 |
Исполнение 2.1 Разрезная ступица шпоночный паз |
Исполнение 2.3 Разрезная ступица шлицевое отверстие |
Для заказа
|
ROTEX 75
|
St
|
92
|
2.1
|
Ø 24
|
2.0
|
Ø 20
|
|
Типоразмер
|
Материал
|
Твердость по Шор
Зубчатого венца
|
Исполнение
полумуфты
|
Диаметр
вала
|
Исполнение
полумуфты
|
Диаметр
вала
|
